激光测距仪

激光测距仪

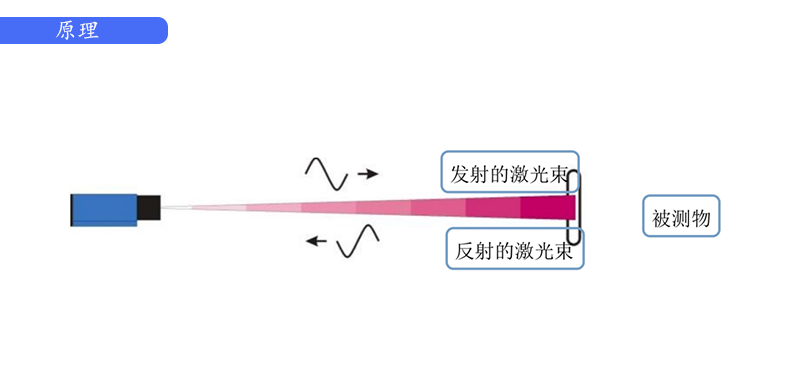

        本系列激光测距传感器采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束,接收从被测物返回的散射激光,将接收到的激光信号与参考信号进行比较,最后,用微处理器计算出相应相位偏移所对应的物体间距离,可以达到 mm 级测量精度。

桥梁监测,边坡监测,静力水准仪,固定式测斜仪,全向位移计,倾角仪,房屋监测

主要特点:

BD-JG50激光测距传感器是新一代的测距设备,专为岩土工程监测市场设计。

通过发射激光束至目标物体,利用反射光束精确计算距离,在不加反射靶的情况下,也可达到很远的检测距离,而且对目标物体的尺寸面积比超声波要求的面积小得多,使得对远距离的小尺寸物体位置检测成为可能。

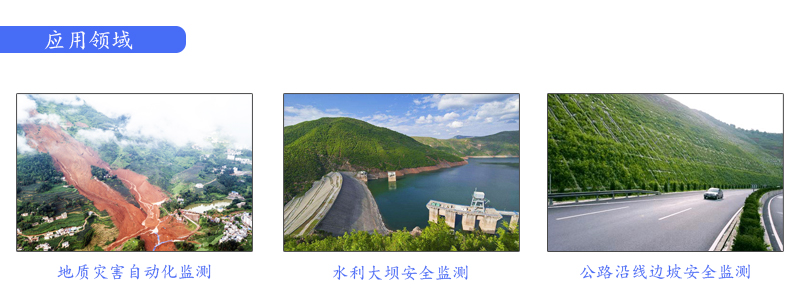

可广泛应用于隧道、管廊、矿井巷道等不同地方的位移监测,并在传感器内部集成了角度传感器,可测量激光线束相对水平的角度,便于加入数学模型的计算测量沉降。

桥梁监测,边坡监测,静力水准仪,固定式测斜仪,全向位移计,倾角仪,房屋监测

技术参数:

技术指标



整机尺寸和电气特征

传感器测量原理

相位比较原理进行测量



功耗(典型值)

待机功耗<0.3W,工作功耗<1.5W

输出方式

RS485



输入电压

DC10~24V

距离测量范围

0.2~40m



环境适应性

测距分辨率

1mm





工作温度-10℃ ~ +50

测距精度

±1mm



防护等级

IP65

角度测量范围

±85°(相对水平面)







角度分辨率

0.1°







角度精度

±0.1°





注:本系列激光测距传感器,激光发射最高功率为 1mW,安全等级为 2 级安全。符合 IEC825-1/DIN 60825-1:2001-11 及 FDA21 CFR 规定。 如果出现意外,人眼短时间被激光照中(高于 0.25s),人眼可通过自身眼睑的眨眼反射进行保护。人的眨眼反射会很好的保护好眼睛。尽管该产品可以不设置专门的安全保护设备,但仍需尽量避免直视激光束。也不要把激光束直接对准人体。传感器可在无任何保护措施的条件下使用。
