北斗星空地质灾害在线监测预警方案 |为灾区保驾护航!

北斗星空地质灾害在线监测预警方案 |为灾区保驾护航!

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  我国地质和地理环境复杂,气候条件时空差异大,地质灾害种类多、分布广、危害大,是世界上地质灾害最严重的国家之一。北斗星空充分利用在地质灾害监测方面的技术积累,建立了一套科学完善的地质灾害监测预警平台,实现了地质灾害防治管理的科学化、信息化、标准化和可视化。为防灾减灾决策提供科学依据,为地质灾害防治工作质量、效率和管理水平的提高奠定基础,为省、市、县国土资源部门。环境监测部门提供一套可靠、实用、专业的地质灾害监测和预警系统解决方案。
  01系统概述
  北斗星空地质灾害监测方案通过传感技术、物联网技术、大数据处理技术等新一代信息技术结合专业地质灾害监测设备,实现地灾数据采集、实时监测、预警预报、信息管理等功能。该方案可广泛应用于山体滑坡、泥石流、地面沉降、地面裂缝、山体崩塌等地质灾害监测项目。

桥梁监测,边坡监测,静力水准仪,固定式测斜仪,全向位移计,倾角仪,房屋监测

  此方案主要由前端传感设备、物联网、云平台等重要部分组成,将前端传感设备接入无线采集仪或物联网关各大串口,通过数据远程模块功能把前端所监测到的数据传输至云平台,提供科学的决策依据与实时监测数据的支持。
  边坡滑坡监测采用无人值守自动化监测,以自主研发的监测云平台及各类传感器为核心,充分利用各种监测手段,建立地表和地下深部的三维立体监测网,对边坡滑坡进行系统、可靠的变形监测。实时监测边坡滑坡不同部位各类型裂缝的发展过程,岩土体的松弛以及局部坍塌、沉降、隆起活动;地下、地面的变形动态(包括滑坡体变形方向、变形速度、变形范围等);地下水水位、水量、水化学特征变化;树木倾斜和各种建筑物变形状况;降雨以及地震活动等外部环境变化等,据此对边坡滑坡变形发展和变形趋势作出预测,判断其稳定的状态,给出边坡失稳预普值,指导施工、反馈设计和检验治理效果,了解工程实施后的变化特征,为设计施工及灾害预普提供科学依据。

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  泥石流监测主要利用物联网及多传感器自组网系统,针对泥石流发生及流动过程中所产生的地声、次声、流速、流量、泥位等数据变化,建立泥石流自动监测预普系统,对监测数据进行存储、管理、统计、分析和发布,从而在泥石流发生前、发生时、发生后进行层层预普,保证预普信息的准确,提高区域地质灾害监测预奋技术水平,为防灾减灾提供技术支持。

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  地质灾害监测主要利用物联网及多传感器自组网系统,针对发生及流动过程中所产生的位移,裂缝,降雨量,含水率等数据变化,建立地质灾害自动监测预警系统,对监测数据进行存储、管理、统计、分析和发布,从而在灾害发生前、发生时、发生后进行层层预警,保证预警信息的准确,提高区域地质灾害监测预警技术水平,为防灾减灾提供技术支持。

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  02系统结构图
  采用多种现代高新技术,对传统的人工安全监测进行改造,实现无人看守,24小时实时监测,为地质灾害监测提供强大的技术支持,最大限度保障人民群众的生命与财产安全。

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  NO.1传感器子系统

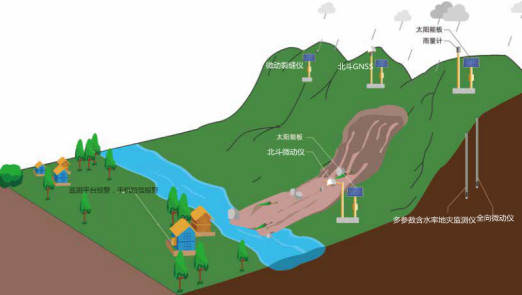

  传感器子系统由北斗微动仪、北斗GNSS、雨量计、微动裂缝仪、全向微动仪、多参数含水率地灾监测仪等多种传感器融合的系统,负责监测原始数据的采集。
  数据传输子系统负责将传感器数据实时传输到控制中心,主要通过GPRS、物联网e等通讯手段。同时也可根据现场实际环境,采用有线和无线的组合通讯模式,布置最优的通讯方案。
  NO.2数据处理和控制子系统
  数据处理和控制子系统是整个监测系统的数据处理与分析中心及系统的监控中心,监控中心服务器实时采集、处理、存储、分析、显示、报警各类传感器数据。
  NO.3辅助技术子系统
  有辅助整个自动化监测系统正常运行的设备组成,包括供电、避雷综合布线及外场机柜等子系统组成,保障整个系统在各种环境下安全稳定、长时间连续工作。
  NO.4系统特点
  1、低功耗设计;
  2、防水等级高;
  3、数据采集、无线传输传输、太阳能供电一体化,安装便捷,成本低;
  4、性能稳定,可靠性高;
  5、多种供电方式:市电、电池、太阳能可选。
  NO.5预警预报
  当前端设备感应到位移、雨量、倾斜等数据越限时,系统发出报警信号,并将警报数据传输至监控平台,监管人员可利用监控大屏、短信管理,并迅速发布紧急公告。
  03应用产品介绍
  1、GNSS位移监测一体机

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  为标准型GNSS产品,主要用于专业位移监测,  能够同时测量水平位移及垂直位移;具有RTK动态和静态观测 模式,可以同时接受三系统八频卫星定位信号,低功耗,性价比极高,监测、测量通用。
  主要应用于地质灾害位移监测、建筑物变形监测、基坑位移监测、水库大坝变形监测、地面沉降监测、桥梁变形监测。
  2、微动

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  微动内置高灵敏度、低耗电,耐用性强的三轴状态传感器,组合无线LoRa传输模块、2G等通讯模块,可自动组网自 动适应搭建网络环境,克服野外通讯难题。能够保证远程实时获取监测数据、云端采集分析 监测点安全状态、自动预警报警等功能,也可通过管理平台 根据需求设置预警报警阈值、采集频率等。
  主要应用于山洪泥石流、尾矿库坝、危岩、崩塌等多类型的岩土地质灾害监测。
  3、北斗微动仪

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  微动内置高灵敏度、低耗电,耐用性强的三轴状态传感器,组合无线LoRa传输模块、2G等通讯模块,可自动组网自 动适应搭建网络环境,克服野外通讯难题。能够保证远程实时获取监测数据、云端采集分析 监测点安全状态、自动预警报警等功能,也可通过管理平台 根据需求设置预警报警阈值、采集频率等。动态+静态测量,可修正提高测量精度到1mm,可预判结构稳定性。
  主要应用于山洪泥石流、尾矿库坝、危岩、崩塌等多类型的岩土地质灾害监测。
  4、微动裂缝仪

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  微动裂缝计传感器是高精度普适性形内置数字处理器(高速DSP),带有 RS485 标准工业总线的振动传感器,它能将机械振动信号直接转换为数字化波形数据,并集成了高精度拉线式位移计精度高达0.001mm, 并通过传感器的RS485 接口传送到计算机处理,或者普适性协议传输到云平台。
  主要应用用于各种裂缝测量,合适条件的深度测量,长度测量, 变形测量等等。
  5、多参数含水率地灾监测仪

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  多参数含水率地灾监测仪传感器是北斗星空自动化科技公司自主研制开发的一款全系统高精度可以测量土层水分含量,适用于具有代表性土壤的长期不间断监测,大大节省了人工成本的普适性传感器内部集成高精度加速度传感器,传感器内置的 高速DSP 信号处理器对振动数据进行 FFT(傅立叶变换)分析,并计算出加速度、速度、位移值。传感器可直接输出时域和频域的振动波形数据,内置 高速DSP 处理速度 180MHz、采集速率 4KHz、20 位精度,分析谱线数 1024线,精度误差小于 0.25%。动态+静态测量,可预判结构稳定性。
  主要用于地质灾害安全监测、基坑边坡工程监测、水库大坝安全监测、地基施工处理监测 、地面沉降监测、矿山安全监测。
  5、监测平台软件

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助

  在线监测平台可实现远程安全监测。数据采集存储、显示、转发等功能,三级报警机制、可同时对几个监测点的监测项进行统一管理。

湖南天恒健律师事务所|长沙市优秀律师事务所|法律咨询|法律援助
