全向位移计

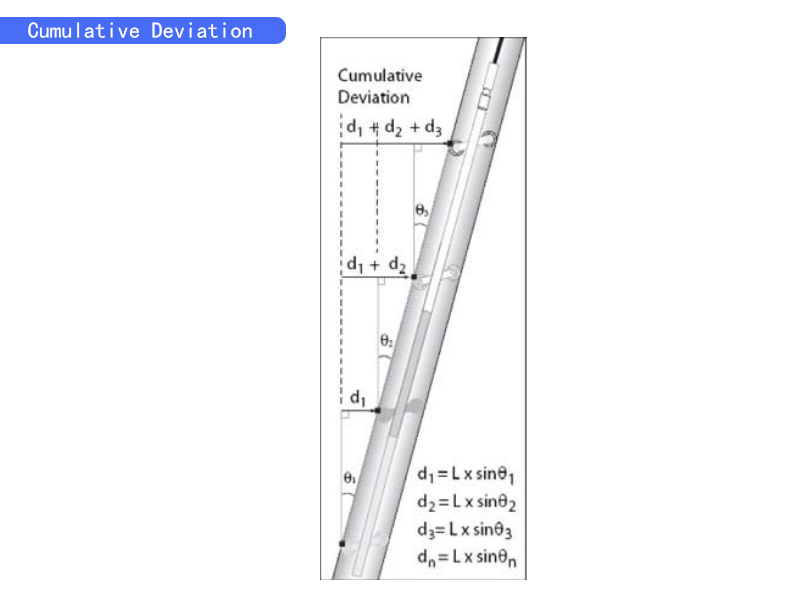

该内部监测系统主要针对类似于高边坡、深基坑等岩土内部位移监测，对于岩土内部位移传统监测方案有自动化，跟半自动化方案，两种方案均是先在监测主体上钻孔下测斜管（带导向槽），或预埋测斜管，半自动化监测方案主要是采用人工测斜仪，人工拽拉测斜仪，每1m或0.5m读取一组数据，再导到电脑生成曲线，自动化则是采用钢丝每固定位置吊拉一导轮式固定测斜仪。半自动化的主要缺点人工操作是主体，对于偏远边坡监测人员配置成本很高，且数据不及时。而传统自动化方式因岩土内部结构形变复杂，而导轮式固定测斜仪结构问题不能布置多节点，对岩土内部位移不能判断准确，该全向位移计组成系统可在一个深部位移的孔布设多个节点，能准确的测量边坡深部位移。
主要特点：
内置高精度MEMS加速度传感器。
传感器之间采用硬连接，更符合真实深部位移变化情况。
内置加速度传感器，可以同时测得传感器的加速度变化参数，可获取测点的振动位移等参数。
防水等级高，可水下50米长期工作。
输出可选择更稳定的CAN总线输出，保证多节点同样可以与数据终端通信。
可通过北斗监测平台拟合内部位移曲线。
技术参数：
技术指标
整机尺寸和电气特征
量程
±90°（三轴）
功耗（典型值）
20mA（﹢12V）
分辨率
0.01°（0.2mm）
输入电压
9V~24V（建议12V）
精度
±0.01°（±0.2mm）
结构件
304不锈钢
启动时间
＜2s
适用测斜管
外径70
输出参数
X/Z/Y三轴绝对角度及调零后相对角度
环境适应性
输出信号
北斗自定义485协议
温 度
工作温度-20℃ ~ +85℃
存储温度-20℃ ~ +90℃
配线
0.37×2×2 双绞屏蔽水工电缆
防护等级
可水下50m长期工作
