振弦式钢筋计产品技术指标都有哪些

  • 发布时间:2019-07-31
  • 发布者: 本站
  • 来源: 原创
  • 阅读量:

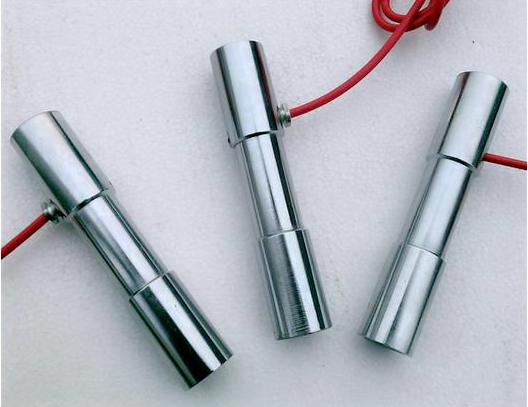

  VWR 型振弦式钢筋计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的钢筋应力,并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。振弦式应变计具有智能识别功能。VWR 型振弦式钢筋计,其中包括有 VWR-20、VWR-22、VWR-25、VWR-28、VWR-32、VWR-36 等系列型号。当被测结构物内部的钢筋发生应力变化时,钢筋计将受到拉伸或压缩,钢套同步产生变形,该变形导致应变仪经受拉伸或压缩变形,该变形传递到振动线以转变为振弦应力的变化,从而改变振弦的振动频率。电磁线圈激励振弦并测量其振动频率。频率信号通过电缆传输到读取装置,并且可以测量待测结构中钢筋上的应力。同时测量埋点的温度值。

  VWR 型振弦式钢筋计由前后连接拉杆、钢套、应变计、信号传输电缆等组成。

  埋设在水工结构物或其它混凝土结构物内的钢筋计,受到的是应力和温度的双重作用,因此钢筋计一般计算公式为:

  σm = k△F + b△T = k (F - F 0 ) + b (T - T 0 )

  式中: σm — 被测结构物钢筋所受的应力值,单位为 MPa 。注:VWR 型振弦式钢筋计的敏感测量元件,其与测力钢套的材料线膨胀系数极为接近,试验所得其温度修正系数 b 甚小。

  一、概述

  钢筋计由传感器和连接拉杆两部分组成,传感器用于测量,两根拉杆用于传感器与被测钢筋的连接,从而完成力的传递。

  钢筋计是测量受力物体应力的仪器,仪器经加装一些附件可以组成锚杆测力计、基岩应力计等,这些仪器的工作情况及安装条件各不相同,所以埋设安装方法有所不同。下面主要对埋设在混凝土内的钢筋计的安装方法作一些简述,其他场合的埋设安装方法可参照进行。

  二、钢筋计的选型

  正常情况下根据设计要求按钢筋的直径选配相应规格的钢筋计。因特殊原因,所选用的钢筋计规格与被测钢筋不匹配(如要求测量的应力范围大于所配钢筋计的测量范围时),此时可采用钢筋计标号大于被测钢筋直径的方法,但计算时 K 值要乘系数。

自动化安全监测工程

  三、安装埋设方法

  (1)拉杆与钢筋的连接

  先将钢筋计检测一遍,确定传感器完好后,将钢筋计两端的拉杆拧下,分别与被测的钢筋焊接在一起。安装钢筋计地方的被测钢筋最好不要有绑扎接头,如有绑扎接头应距传感器2.5 米以上的距离。

  钢筋计拉杆与被测钢筋的焊接可采用高频对焊、接口倒角电焊和熔槽焊,焊接一定要在同一轴线上焊接牢靠,焊好后变形要小。角度大了要调整,使其尽量保持在同一轴线上。

  (2)整体就位

  当被测钢筋网未扎完时,将两根焊好较长钢筋的拉杆分别旋在钢筋计传感器的两端,并用管丝钳拧紧,形成一根长钢筋后将其就位到被测钢筋网上。

  (3)搭焊就位

  当被测钢筋网扎完时,在钢筋网上准备安装钢筋计的部位截取 1.5 米长左右钢筋,将其一裁二根,对(或搭焊)上拉杆。将焊上钢筋的拉杆拧在钢筋计上,搭焊在钢筋网上,搭焊长度要大于 10 倍的钢筋计直径,焊接时要给传感器的部位浇水冷却,使传感器温度不要太高,

  但不得在焊缝处浇水。

  (4)测量

  测量单支振弦式传感器时将测量线快速插头插在读数仪的左边插座上,将连接电缆夹子对应连接上传感器的输出电缆, 黑、红测频率,白、绿测温度。

  我们专业钢筋计生产厂家,技术储备行业领先,依靠自己的核心技术,构建了安全监测预警系统,以精密传感器和智能仪器为基础,以移动互联网为载体,以自动化监测与预警云服务平台为核心,为各项工程安全监测提供更便捷、更可靠、更专业的数字化服务。如果您对钢筋计有任何相关疑问或者需求,请与我们线上联系。
