  一、产品简介

  应用国防科技大学MEMS芯片技术开发的三维智能振动传感器能反应监测点物体的三维空间变化、结构力学变化,能直接输出监测点的X、Y、Z三个方向的倾斜角度、振动幅度、振动频率、北斗定位数字信号,信号输出:RS485/NB-IOT/LoRa/a/2/4//5G。无需基准点,精度高、安装简便、长期稳定可靠、成本低。能建设一个从施工到长期营运健康监测数据库链,应用区块链技术对数据进行相关性分析,保证工程项目施工的可靠性、运营的安全性。
  自动化安全监测工程
  三维智能振动传感器产品图片

  二、技术指标:
  自动化安全监测工程
自动化安全监测工程自动化安全监测工程

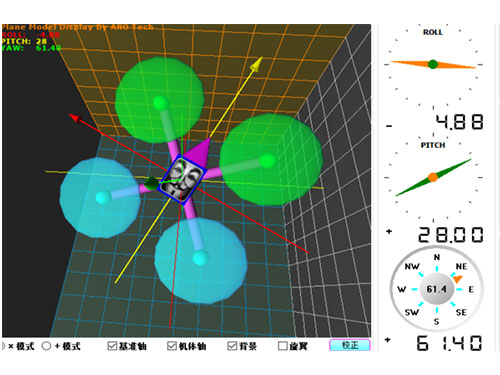

  三维智能振动传感器三维显示图
  自动化安全监测工程
自动化安全监测工程

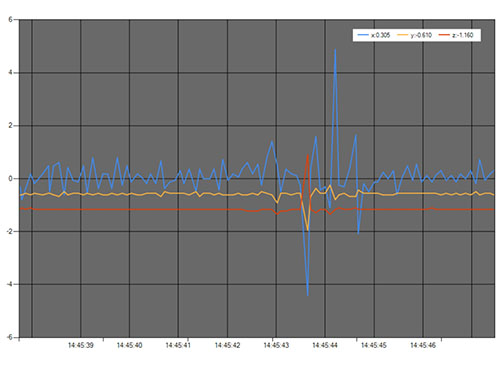

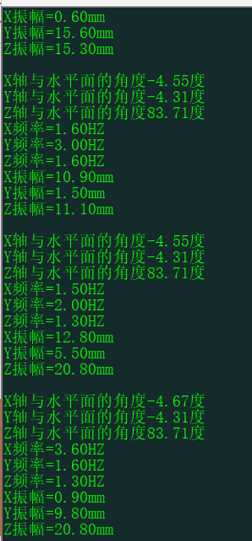

  三维智能振动传感器输出数据

  三、应用监测项目对比

  一:路基施工期沉降监测

  1:现有手段:物位计。难点:施工易破坏且因系统液体流失不能修复导致成活率低;需钻孔到基岩延伸基准点安装复杂周期长;有顶层监测时要接连接杆影响路基面压实且施工时易碰倒/坏连接杆;基准点、采集系统复杂成本高、安装周期长、易被盗。整体成本高。

  2:新技术应用:三维智能振动传感器。直接把传感器地埋在路基监测点,出一根通讯线即可,传感器体积比物位计小,线被挖断直接接上就行,采集仪可用立杆不用建保护井、不易被盗,传感器全密封使用寿命十年以上,可长期稳定监测。成本只有物位计监测系统的一半。

  二:轨道交通既有线、运营期工程项目、自然环境健康监测(路基沉降、边坡稳定性、隧道道床沉降、隧道壁裂缝、落石监测、新建线对既有线的的影响、桥墩监测等)

  1:现有手段:物位计、全向位移计、激光传感器等。难点:距离长,基准点难找,测量误差大;受环境影响大,监测数据准确率不高,参考性不强;安装条件受限,施工难度大;监测点多,成本高,预算大。

  2:新技术应用:三维智能振动传感器+大数据分析。可对倾斜、沉降、振动幅度、结构力的变化等指标进行全面分析判断。无需基准点,没有累计误差,没有距离限制,可单点无线也能集中4/5Gs上传云平台,适用土木工程各项健康和稳定性监测,安装简便成本低,预算只有传统手段的一半
