锚索计原理分析及安装使用

  • 发布时间:2023-02-28
  • 发布者: 北斗星空
  • 来源: 北斗星空
  • 阅读量:

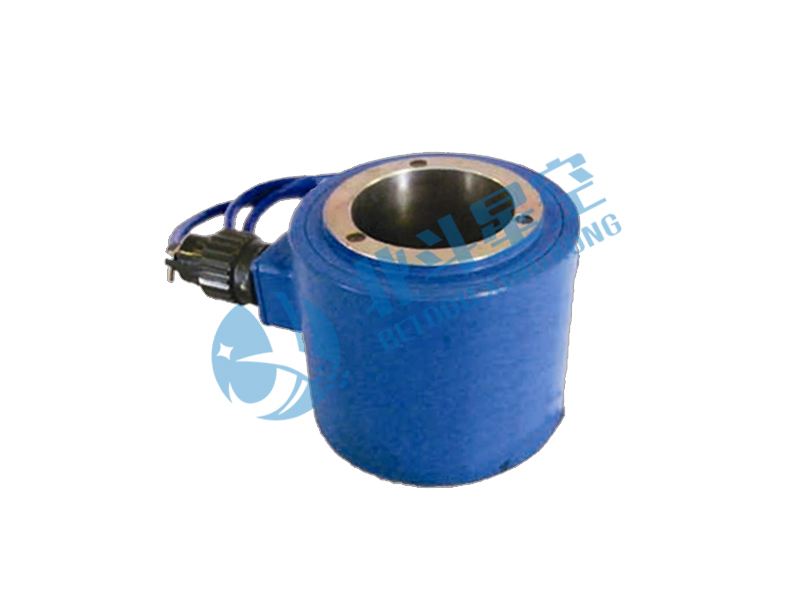

  锚索计是根据张力弦原理制造,BD-MSAA(AA代表量程,单位吨)适用于锚索,锚杆的荷载及其它预应力的多监测测量。采用多弦传感器结构,可准确测量锚索或锚杆的荷载变化。

  锚索计原理分析:

  锚索计是振弦式传感器,振弦式传感器的敏感元件是一根金属钢弦,它与传感器受力部件连接固定,利用钢弦的自振频率与钢弦所受到的外加张力关系式测得的各种物理量。振弦式传感器的激振是由一个电磁线圈来完成,当激发脉冲输到磁芯线圈上,磁芯产生一个脉动磁场拨动钢弦,钢弦被拨动后产生一个衰减振荡,切割磁芯的磁力线在磁芯的输出端产生一个衰减正弦波。锚索计内常规是三根钢弦,避免现场工况受力不均情况下,采样三个点受力取均值。

  广泛应用于:桥梁、建筑、交通、边坡等工程领域的锚索的拉力测量,充分了解被测锚索的受力状态。

title

  锚索计的安装使用:

  1、根据测试要求选定结构及测点。

  2、锚索计在安装前应及时调零,读取初值,编号。

  3、锚索计的受力面应与待测点的压向力方向一致。

  4、先将锚索计安装锚固垫座(锚板)上,钢绞线或锚索从锚索计中心孔穿过,锚索计置于锚板和工作锚之间,放置平稳。如发现几何偏心过大(仪器分测不等值,即为几何偏心)应即时予以调整。

  5、安装好后,记好锚索计在未加载之前的数值。登记好每个测试点安装的传感器编号,保存好记录资料。

  以上就是北斗星空整理分享的关于锚索计原理分析及安装使用,希望可以帮助到大家。想了解更多相关产品资讯,欢迎持续关注。
